trung tâm uốn thép thanh cnc

1. Hoạt động đơn giản, đo chiều dài tự động, uốn tự động và tạo mẫu nhanh.

2. Dễ dàng điều chỉnh khoảng cách giữa chiều dài xử lý và góc.

3. Lập trình máy tính, có thể lưu trữ hàng trăm đồ họa.

4. Hai cách uốn di động thông minh có thể thực hiện 12 động tác đầu.

5. Hiệu quả sản xuất cao. Công suất xử lý trung bình hàng ngày là 5500/1 người, có thể thay thế 22 công nhân, gấp 10 lần sản lượng của thiết bị chế biến truyền thống.

6. Đầu tư thiết bị nhỏ, lỗi xử lý thành phẩm nhỏ và chi phí nhân công giảm.

7. Thiết bị được trang bị một máy bơm không khí để cung cấp nguồn khí.

Sơ đồ khối của dòng quy trình của tâm uốn của thanh thép thông minh:

Cơ cấu thanh cốt thép thanh thẳng Cơ chế đệm truyền xích Máy uốn thép tự động (trái), Cơ cấu kẹp tự động của thanh thép, Máy uốn tự động thanh thép di động (phải) Bộ sưu tập thủ công thành phẩm

Nguyên tắc làm việc:

---

Hai bên trái và phải thanh thép máy uốn tự động được điều khiển bởi các động cơ và chuỗi phanh tần số thay đổi tương ứng trong cơ chế lực kéo hai chiều, và được gán tương ứng cho các vị trí 0 tương ứng của chúng. Khi thanh thép cần được uốn, thanh thép được vận chuyển đến móc thả bằng cơ cấu đệm chuyển xích, và thanh thép được đưa thủ công vào khe định vị của hai máy uốn tự động. Thanh thép được kẹp bởi thiết bị siết chặt, và hệ thống điều khiển sẽ khởi động hệ thống điều khiển, do đó phanh chuyển đổi tần số của cơ cấu lực kéo hai chiều sẽ khiến hai thanh thép tự động uốn cong. Máy uốn được tự động di chuyển đến phần uốn của thanh thép; trục uốn của hai máy uốn tự động bên trái và bên phải có thể uốn cong theo hướng dẫn để hoàn thành quá trình uốn. Sau khi hình thành uốn của thanh thép được hoàn thành ở trên, cơ cấu lực kéo hai chiều điều khiển máy uốn tự động hai thanh thép để tự động di chuyển đến vị trí hình dạng uốn của thanh thép. Thiết bị siết chặt thanh thép và lặp lại hành động uốn vào thanh thép cho đến khi uốn hoàn toàn thanh thép, cơ cấu kẹp sẽ nới lỏng thanh thép và hướng dẫn sẽ được thực hiện. Các thanh thép thành phẩm được đưa ra.

Sau khi hoàn thành quá trình uốn của thanh thép, lặp lại các hành động trên.

Mô hình		GW-32
Công suất uốn cong		Đường kính cốt thép	Góc uốn cong
		6-28mm	+ 180 °
			-120 °
		32mm	+ 90 °
			-90 °
Tốc độ di chuyển đầu (m / s)		0.6
Độ chính xác góc (°)		± 0,5
Tốc độ uốn cong (° / s)		60
Độ chính xác chiều dài (mm / m)		± 1
Chiều dài cốt thép nhỏ (mm)		470
Chiều dài thanh bên nhỏ (mm)		90
Sức mạnh (kw)		15
Kích thước (L * W * H)		12m * 2.1m * 1.6m
Trọng lượng (T)		5
Sức chứa	Đường kính (mm)	10 12 14 16 20 22 25 28 32
	Miếng	6  5  4  4  3 2  2  1  1

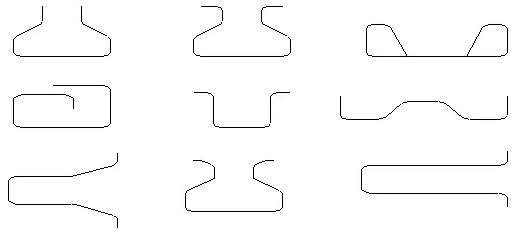

Ví dụ uốn một chiều

Hình minh họa uốn ngược

Chi tiết nhanh

---

Trạng thái: Còn mới
Nơi xuất xứ: Sơn Đông, Trung Quốc (Đại lục)
Tên thương hiệu: JIAXIN
Số mô hình: GW-32
Loại máy: máy uốn
Nguyên liệu: Thanh thép
Vật liệu / Kim loại Gia công: Thép Carbon
Công suất: Cnc, 15KW
Tự động hóa: Tự động
Dịch vụ bổ sung: uốn
Chứng nhận: ISO 9001: 2000, ISO 9001: 2008

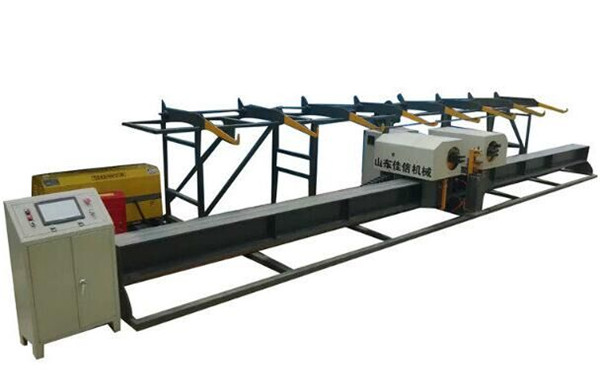

Tên sản phẩm: GW32 Máy uốn thép thanh CNC
Loại: uốn cốt thép
Màu sắc: Xanh và Vàng
Cân nặng: 5000kg
Tốc độ uốn: 0,6m / s
Độ chính xác uốn: ± 0,5 °
Kích thước: 12000 * 2100 * 1600mm
Độ chính xác uốn cong: ± 1mm
Dịch vụ hậu mãi được cung cấp: Các kỹ sư sẵn sàng phục vụ
